工業腳踏開關的種類、接線及應用指南
全面介紹工業腳踏開關的不同種類分類、工作原理詳解
腳踏開關的分類
腳踏開關種類繁多，根據不同分類標準可分為多種類型，適用於不同的應用場景。
按結構分類

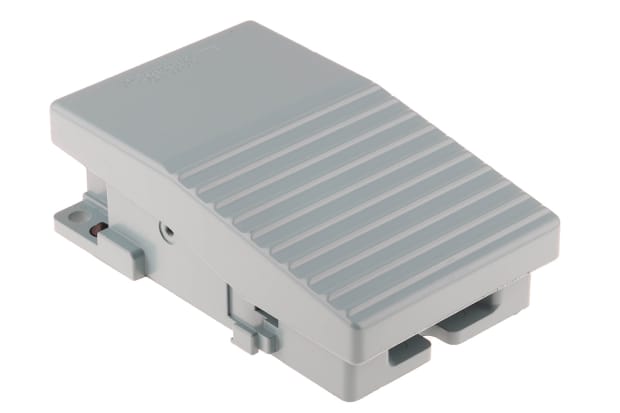

- 簡單腳踏開關 最基本的單踏板設計，踩下即導通電路。常見於普通機床設備的啟動控制。
- 雙踏板/雙踏點開關 包含兩個獨立的踏板或踏點，分別對應不同的控制功能。常用於需要"啟動"和"停止"等復位操作的工業設備。

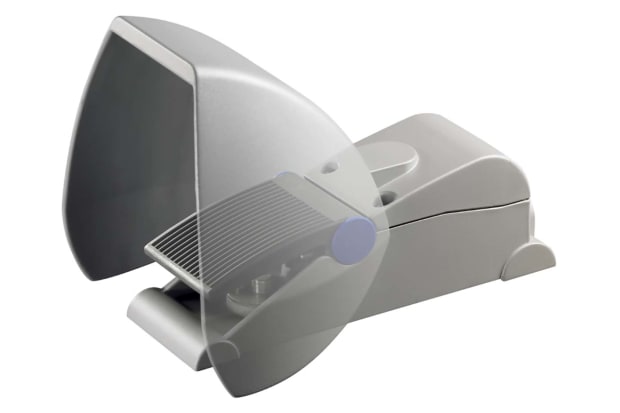

- 防護型腳踏開關 外殼採用全封閉金屬或塑料防護罩設計，防塵防水防沖擊。適用於戶外、潮濕和振動劇烈的惡劣環境。

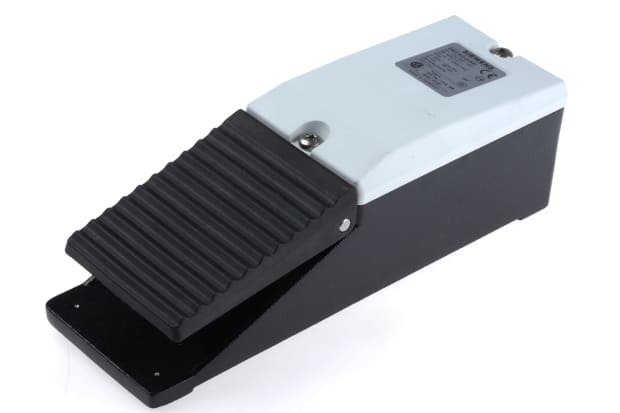

2. 重型腳踏開關
採用加厚鋼製結構和堅固外殼，承受能力強,適合承載重物或長期使用。

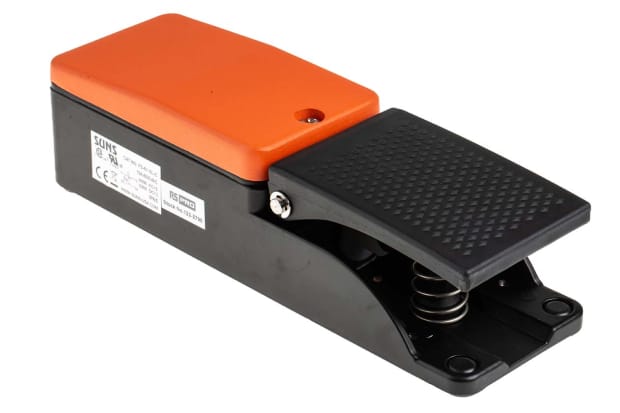

3. 瞬間腳踏開關
只有在踩踏時才導通電路，鬆開後自動斷開。常用於需要短暫啟動的控制場合
根據實際需求，上述不同類型的腳踏開關可以組合使用，為現場控制提供更多樣化的解決方案。
腳踏開關的工作原理
腳踏開關看似結構簡單，但其工作原理融合了機械傳動和電氣控制兩大核心技術
機械結構和傳動方式
典型的腳踏開關由踏板、連接杆、力傳感機構和接點系統等組成。當施加足夠的踩踏力量時，踏板下壓帶動連接杆做往復運動，進而驅動內部的機械傳感機構動作。
傳感機構有多種形式，最常見的包括桿件撞擊式、撥盤撥動式和槓桿壓力式等。它們的共同作用是將踏板的機械運動轉換為可帶動接點開關的位移或力。
電氣接點原理
傳動機構的動作最終通過觸及內部電氣接點系統實現電路的通斷控制。接點由接觸面和彈性支架組成，可單獨或多組並聯設置。不同型號開關使用的接點材質也有所不同，如銀、銅、合金等，以適應不同環境要求。
防護和安全設計
為提高可靠性和壽命，優秀的腳踏開關需要有完善的防護設計。機械部分需要採用堅固的外殼、彈簧減震機構和過載保護裝置等。電氣接點則需要設計防塵防水、抗振動摩擦等保護措施。
此外，安全也是重中之重。許多腳踏開關採用了雙踏點雙手控制、接地保護、急停開關等設計，最大限度避免意外發生。
腳踏開關的接線方式
腳踏開關作為現場控制的執行終端，需要與工業控制系統、設備負載等其他設備電氣連接。不同應用場景對接線方式有所區別。
1. 簡單控制線路接線
在一些基本的啟動、停止控制場合，腳踏開關只需與被控設備的電源線路串聯接入即可實現開關控制。常見的接線方式有:
- 單路控制:開關串接在電源正線上
- 雙路控制:開關分別串接正線和負線
- 加裝中間繼電器:開關控制小電流信號，繼電器實現大功率負載控制
2. PLC/控制系統接線
當腳踏開關與現場可編程控制器(PLC)或工業控制系統聯動使用時，則需要將開關的觸點信號輸入至PLC的數字量輸入端子(DI)。具體接線方式需按照控制系統說明書操作。
複雜一些的控制邏輯，還可利用PLC內部程序組合開關觸點的不同狀態輸入，實現啟動、暫停、正轉反轉等多重控制功能。
3. 特殊要求下的接線
某些應用還有額外的接線要求，比如:
- 增設急停開關:與腳踏開關聯鎖，實現任何情況下均能切斷電源
- 連鎖使能接線:多台設備聯鎖控制，確保嚴格的操作順序
- 狀態指示燈接線:將腳踏開關觸點狀態用指示燈顯示出來
- 遠距離傳輸:將踏板和被控系統通過長距離電纜或現場巴士等連接
腳踏開關的應用場景
由於腳踏開關操作簡便、人3體工程學合理且安全可靠等優點，它在現代工業中有著廣泛的應用前景。
通用工業控制
腳踏開關最基礎和常見的應用領域就是工業製造控制。各種機床、加工設備、輸送裝置等的啟動、停止、循環控制均可採用腳踏開關實現。這樣免去了手動操作，提高了效率和安全性。
醫療設備控制
在醫療診療領域，醫生的雙手經常需要保持清潔滅菌狀態。採用腳踏控制就可避免用手直接觸碰設備控制面板。常見於各類內窺鏡、顯微鏡、醫療影像設備的啟動控制。
腳踏啟動的焊接設備
焊接是一項高危作業，焊工雙手往往需要操控焊把和夾具。採用腳踏開關可以很好地解放雙手，同時啟動焊機等設備，確保焊接作業安全可控。
其他特殊應用
除上述常見場景，腳踏開關還有其他一些特殊應用，如:
- 音視頻編輯控制，切換播放畫面
- 交通運輸如列車、升降機的啟動控制
- 遊戲娛樂設施如賽車遊戲的加速控制
- 工業清洗設備控制，解放雙手更方便操作
